W zestawach Balia Technic oraz u większości producentów balii z piecem zewnętrznym zalecana odległość między paleniskiem a balią wynosi około 60 cm (maksymalnie 80 cm dla utrzymania dobrej cyrkulacji grawitacyjnej). Węże o długości 100 cm są dostępne jako gotowe odcinki i mogą być stosowane przy ograniczeniach architektonicznych – dłuższe połączenia zwiększają opory hydrauliczne i wydłużają czas nagrzewania. Zaleca się stosowanie elastycznych węży gumowych (EPDM lub równoważnych) o średnicy wewnętrznej 48 mm, gładkiej powierzchni wewnętrznej i grubości ścianki zapewniającej odporność na zapadanie (zazwyczaj 4-6 mm).
Standardowe długości węży do balii ogrodowej z piecem zewnętrznym wynoszą od 60 cm do 100 cm, co zapewnia optymalną cyrkulację cieczy i całkowicie bezpieczny montaż.
Mechanizm działania układu bazuje na zjawisku termosyfonu. Cyrkulacja grawitacyjna wymusza ruch cieczy wyłącznie dzięki różnicy gęstości między wodą zimną a gorącą. Woda w piecu nagrzewa się, zmniejsza swoją gęstość i unosi się do góry, wypływając do wanny, podczas gdy zimna woda zasysana jest z dna. Z technicznego punktu widzenia układ zamknięty funkcjonuje najsprawniej przy możliwie najkrótszych odcinkach rur. Specjaliści projektują piece zewnętrzne właśnie z myślą o pracy na tak krótkich dystansach.
Balia Technic dostarcza zestawy balii ogrodowych zrób to sam oraz dedykowane części zamienne do balii ogrodowych, w których rurociągi docięte są do wyliczonych wymiarów. Zgodnie z prawami fizyki dotyczącymi konwekcji cieplnej w grawitacyjnych układach hydraulicznych, minimalizacja oporów przepływu potęguje ciąg. Samodzielny wykonawca otrzymuje gotowy produkt, który od razu gwarantuje prawidłowe parametry pracy.

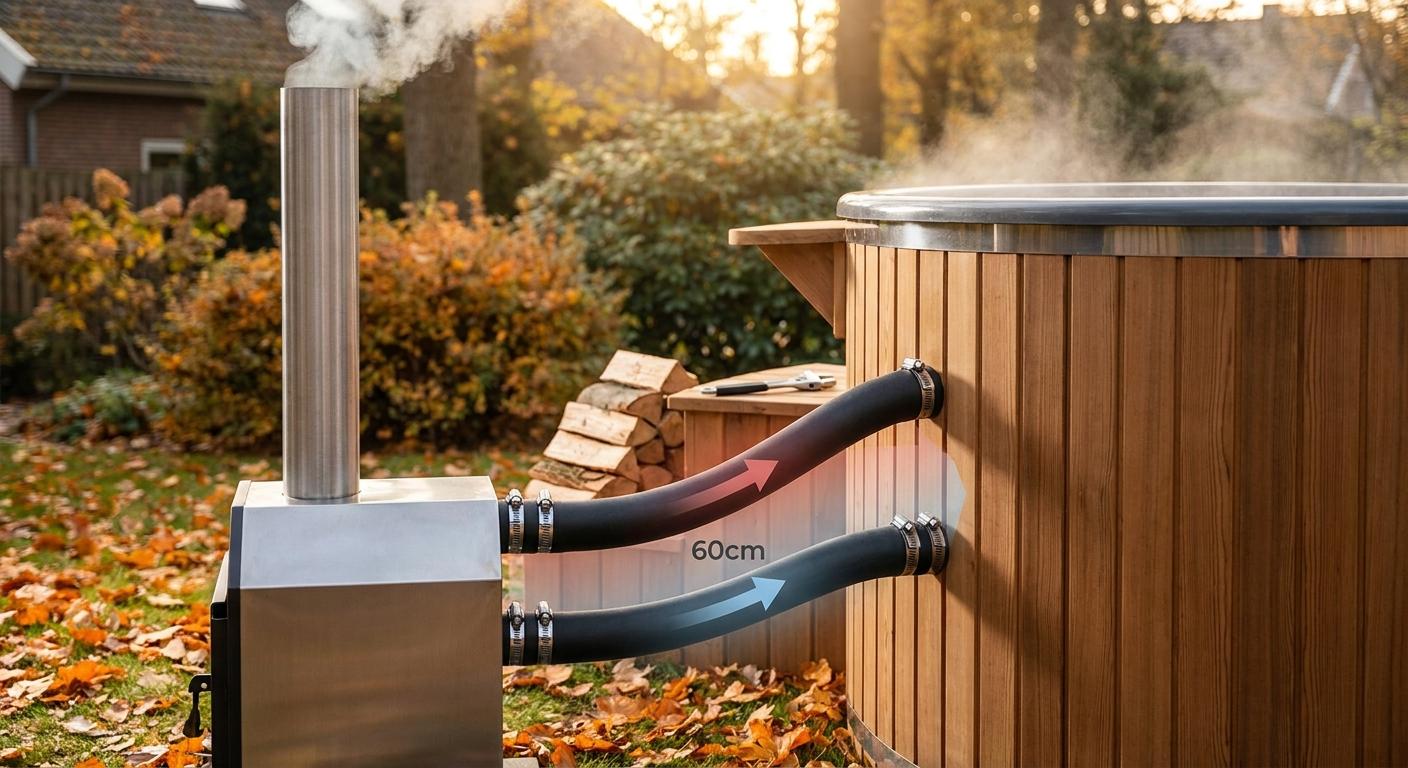

Standardowa długość 60 cm to punkt wyjścia, ponieważ minimalizuje straty cieplne na odcinku między paleniskiem a niecką, gwarantując najszybsze nagrzewanie objętości wody.
Termodynamika bezwzględnie karze za błędy konstrukcyjne. Woda opuszczająca piec osiąga bardzo wysoką temperaturę, a każdy centymetr przewodu wystawionego na zewnątrz to procentowe spadki tej wartości. Krótki odcinek drastycznie redukuje pole powierzchni wymiany cieplnej z zimnym otoczeniem. Taka długość wystarcza jednocześnie, aby bezpiecznie ustawić zewnętrzny podgrzewacz tuż obok drewnianej lub kompozytowej obudowy wanny.
Dla pasjonata DIY budującego konstrukcję we własnym ogrodzie, zaplanowanie miejsca na piec w promieniu 60 cm pozwala uniknąć konieczności instalowania i zasilania dodatkowych pomp. Balia Technic jako producent asortymentu rekomenduje taki układ przestrzenny. Gwarantuje on najwyższą sprawność pieca oraz maksymalnie wykorzystuje potencjał wkładu z włókna szklanego lub akrylu. Szacunkowe obliczenia spadku temperatury cieczy na jednym metrze nieizolowanego przewodu w ujemnych temperaturach potwierdzają straty rzędu kilkunastu procent w skali cyklu.
Wąż do balii ogrodowejmożna wydłużyć do ok. 1 metra w sytuacjach ograniczeń architektonicznych, jednak wymaga to solidnej izolacji termicznej i zachowania odpowiedniego spadku. Przekroczenie tej odległości zazwyczaj powoduje osłabienie obiegu grawitacyjnego i wydłużenie czasu nagrzewania – w skrajnych przypadkach może być konieczna pompa obiegowa.
Konieczność wydłużenia instalacji wynika z obiektywnych przeszkód w terenie. Należą do nich szerokie schody wejściowe, głębokie osadzenie wanny w strukturze tarasu lub wymogi przeciwpożarowe dotyczące minimalnych odległości palenisk od konstrukcji drewnianych. Zwiększenie fizycznego dystansu generuje spadek ciśnienia grawitacyjnego. Wykonawca musi wówczas liczyć się z koniecznością dłuższego podkładania drewna.
Przy odcinkach zbliżających się do 100 cm ten element jest niezbędny do zabezpieczenia: należy bezwzględnie nałożyć na rurę piankową otulinę izolacyjną. Balia Technic zapewnia dostępność elastycznych przewodów sprzedawanych z metra, co daje wykonawcom swobodę przy nieszablonowych projektach. Konstruktor musi jednak pamiętać, że nawet długi przewód wymaga zachowania rygorystycznego spadku. Orurowanie nie może leżeć płasko na ziemi.
Większy dystans fizyczny od źródła ognia do wanny nie jest tylko kwestią estetyki czy wygody aranżacyjnej. Przekroczenie tej bezpiecznej granicy drastycznie zaburza termodynamikę całego systemu, co bezpośrednio wpływa na wydajność.
Węże o długości powyżej 1 metra wydłużają czas nagrzewania nawet o kilkadziesiąt minut, ponieważ zwiększają opory hydrauliczne i tłumią naturalny ciąg grawitacyjny.
Długi rurociąg stawia wewnętrzny opór tarcia, który przewyższa siłę wyporu gorącej wody z pieca. Ciecz nie nadąża odpływać z płaszcza wodnego. Rodzi to niebezpieczeństwo miejscowego zagotowania wody w samym grzejniku zewnętrznym, przy jednoczesnym braku przyrostu temperatury wewnątrz niecki. Wykresy spadku prędkości przepływu cieczy przy zwiększaniu długości przewodu w układzie bezciśnieniowym dowodzą gwałtownego spadku efektywności powyżej setnego centymetra.
Przekroczenie tej bariery zazwyczaj wymusza instalację elektrycznej pompy obiegowej. Takie rozwiązanie kłóci się z ideą prostej, bezawaryjnej i niezależnej od prądu kąpieli na drewno. Inżynierowie Balia Technic projektują części pod kątem optymalizacji kosztów eksploatacji. Utrzymanie odpowiednio krótkich połączeń to po prostu konkretna ilość zaoszczędzonego opału.
Wąż gumowy stosowany w instalacji pieca to grubościenny przewód z mieszanki EPDM, który bez trudu wytrzymuje temperatury rzędu 100°C oraz wahania ciśnienia.
Materiał ten opiera się na syntetycznym kauczuku EPDM wzmocnionym wtopionym zbrojeniem tekstylnym. Właściwości polimeru definiują użyteczność całego systemu podgrzewania. Odznacza się on potrójną przewagą nad zwykłymi rurami:
Dla entuzjasty DIY praca z tak miękkim, poddającym się materiałem jest bez porównania prostsza niż klejenie lub zgrzewanie sztywnych rur. Balia Technic utrzymuje w stałej ofercie wyłącznie dedykowane, rygorystycznie przetestowane komponenty kauczukowe. Przemysłowe karty charakterystyki temperaturowej EPDM dowodzą, że mieszanka polimerowa zapewnia stabilność na wiele lat. Wykonawca zyskuje stuprocentową pewność połączeń montażowych.
Odporność struktury kauczukowej zapobiega jej parceniu na mrozie i równocześnie umożliwia bezawaryjny przepływ cieczy o temperaturze bliskiej punktu wrzenia.
Instalacja znajduje się na łasce dwóch skrajności. Sroga zima powoduje mróz uderzający w puste orurowanie, co niszczy słabe materiały. Z drugiej strony, woda wylatująca z pieca osiąga blisko 100 stopni Celsjusza. Guma EPDM doskonale znosi wysoką temperaturę i nie ulega degradacji pod wpływem ciągłego kontaktu z wodą. Materiał w naturalny sposób wpływa na wilgoć, całkowicie ją odpychając.
Również promieniowanie UV padające na elementy wystające z obudowy nie niszczy struktury polimeru. Wyniki branżowych testów starzeniowych potwierdzają brak pęknięć na powierzchni EPDM nawet po latach ekspozycji. Rzetelny dostawca dla B2B i pasjonatów nie pozwala na najmniejsze kompromisy w tym newralgicznym obszarze.
Odpowiedni materiał niweluje ryzyko mikropęknięć, które wywołuje nieustanna rozszerzalność cieplna w trakcie cyklicznych zmian temperatury roboczej.
Cykl życia domowego spa przy intensywnym użytkowaniu balii składa się z szoków termicznych. Napełnianie lodowatą wodą, gwałtowne podgrzewanie przez palenisko, a następnie powolne stygnięcie generują ogromne obciążenia mechaniczne. Zjawisko zmęczenia materiału w tanich zamiennikach objawia się ich twardnieniem i ostatecznym kruszeniem. Prowadzi to do katastrofalnego rozszczelnienia i zalania urządzeń wewnątrz stelaża.
Inwestycja w niezawodne części dystrybuowane przez specjalistów eliminuje późniejsze koszty serwisu. Analiza mechaniki materiałowej udowadnia, że kauczuk EPDM posiada najwyższą zdolność odwracalnej deformacji. Użytkownik nie musi demontować desek obudowy po zaledwie jednym sezonie z powodu jednej cieknącej rury.
Najlepszy elastyczny wąż posiada średnicę wewnętrzną na poziomie 48-50 mm, grubość ścianki 5 mm oraz gładką powierzchnię tłoczącą.
Dane techniczne potwierdzają konkretne wytyczne dla systemów ciśnieniowych. Gruba ścianka (5-6 mm) zapobiega zapadaniu się obwodu na zgięciach — każdy punkt utraty okrągłego przekroju blokuje ciąg. Wnętrze pozbawione jest spirali stalowej, ponieważ gładkość wewnętrzna gwarantuje niczym niezakłócony przepływ laminarny. Normy inżynieryjne DIN dla wodnych układów grawitacyjnych surowo zabraniają stosowania rur karbowanych.
Eksperci Balia Technic tak skalibrowali parametry, aby przewody idealnie pasowały na króćce przyłączeniowe stalowych podgrzewaczy z oferty. Próba zaoszczędzenia na średnicy i kupowanie cienkich wężyków ogrodowych to klasyczny błąd niweczący pracę całego spa. Przystępna cena profesjonalnego przewodu sprawia, że takie oszczędności są całkowicie nieuzasadnione.
Średnica wewnętrzna rzędu 48-50 mm umożliwia swobodny transport grawitacyjny, przetłaczając wymaganą objętość cieczy bez wymuszania pracy pomp obiegowych.
Przekrój 48-50 mm (w hydraulice basenowej oznaczany jako 2 cale) stanowi jedyny słuszny wybór dla palenisk dysponujących mocą rzędu 20-30 kW. Wykorzystanie rozmiarów 32 mm lub 40 mm natychmiast tworzy wąskie gardło. W takich warunkach pojemność cieplna transportowana rurą jest zbyt mała – podgrzewacz zaczyna niebezpiecznie gotować zawartość, podczas gdy główny zbiornik pozostaje zimny.
Moc pieca zewnętrznego od producenta sprzętu jest fabrycznie dostrojona do przepustowości hydraulicznej rur o grubości 48-50 mm. Prawo ciągłości strugi wylicza, że to optymalne światło dla prędkości grawitacyjnych.
Miękka struktura węża bardzo łatwo kompresuje się pod siłą opaski zaciskowej, co idealnie wypełnia mikroszczeliny i gwarantuje pewną wodoszczelność.
Fizyczny aspekt łączenia doceni każdy rzemieślnik budujący własne spa. Twarde plastiki ślizgają się po metalu i wymagają ogromnej siły docisku. Zbrojona guma ulega miejscowej kompresji pod opaską obejmy. Bez problemu absorbuje ona wibracje mechaniczne generowane przez pękające w piecu drewno oraz szumiącą wodę. Sztywne materiały przy takich drganiach po prostu zsuwają się z przyłączy.
Balia Technic wyposaża swoje zestawy w specjalne przejścia burtowe dedykowane do wkładów akrylowych. Prawidłowy wężyk EPDM współpracuje z nimi w sposób bezawaryjny. Zasady szczelności złączy wtykowych zabezpieczanych obejmami ślimakowymi opierają się właśnie na elastyczności zgniatanego surowca. Zastosowanie odpowiednich komponentów to fundament spokoju na długie lata.
Poprawny montaż polega na cięciu prostopadłym, głębokim nasunięciu na króćce i mocnym zaciśnięciu podwójnych obejm w celu uzyskania absolutnej szczelności.
Proces budowy staje się prosty przy zastosowaniu metodycznego podejścia. W trakcie prac hydraulicznych należy zachować kilka żelaznych reguł:
Prawidłowa geometria zapobiega tworzeniu się korków powietrznych. Kąt wzniosu wymusza układ, w którym dolny przewód wznosi się minimalnie od pieca do wanny, a górny wyprowadza wrzątek w prostej linii lub lekko pod górę do niecki. Instrukcje montażowe dołączane do zestawów jasno precyzują ten proces, prowadząc klienta krok po kroku. Praktyki białego montażu niskociśnieniowego wykluczają pozostawienie jakichkolwiek zagięć. Sposób wykonania ma ogromne znaczenie dla finalnego sukcesu.
Przejścia burtowe wierci się w pionowej osi, montując dolne nad samym dnem, a górne na wysokości około 20-30 cm od rantu niecki.
Logika cyrkulacji termicznej narzuca ścisły porządek połączeń. Dolny króciec grzejnika łączy się z dolnym otworem balii, aby pobierać najzimniejszą ciecz z okolic stóp użytkowników. Górny wylot podgrzewacza przekazuje wodę gorącą do górnego przejścia burtowego. Schemat warstwowego rozkładu temperatur w zbiornikach (stratyfikacja) całkowicie uzależnia sprawność układu od tego podziału.
Podczas wiercenia otworów majsterkowicz musi uwzględnić kolizje przestrzenne ze stelażem nośnym drewna i fundamentem pod palenisko. Wkłady wewnętrzne oraz zewnętrzne projektowane przez Balia Technic posiadają zoptymalizowaną ergonomię. Zapewnia ona łatwy i bezkolizyjny montaż złączy i wyprofilowane miejsca pod wiercenie.
Szczelne połączenie opiera się na docisku obejmami śrubowymi GBS na króćcach oraz aplikacji silikonu sanitarnego przy zewnętrznych gwintach przejść.
Wykonawca zabezpiecza system dwutorowo – na poziomie mechanicznym i chemicznym. Opaski zaciskowe GBS należy zawsze dokręcać kluczem nasadowym (7 mm lub 8 mm). Użycie płaskiego śrubokręta grozi zsunięciem grotu i niedostatecznym dociągnięciem. Rekomendacje producentów obejm precyzują ścisły moment obrotowy niezbędny do sprasowania ścianki EPDM na kołnierzu.
Zewnętrzny podgrzewacz i jego rury uszczelnia się wyłącznie kompresją gumy. Wszelkie próby smarowania wewnętrznej strony węża silikonem kończą się awarią – wrzątek z paleniska wypala masę, a jej fragmenty trwale zapychają obieg. Preparaty chemiczne nakłada się wyłącznie po zewnętrznej stronie wanny przy plastikowych gwintach przelotowych. Przejścia dostarczane przez zaopatrzeniowca zawierają fabryczne uszczelki płaskie.
Szczelność instalacji ocenia się testem hydrostatycznym, wlewając zimną wodę do poziomu górnej dyszy i obserwując wszystkie zaciski przez 30 minut.
Zgodnie z inżynieryjną opinią fachowców, próba na zimno to bezwzględny obowiązek każdego montera. Należy powoli wlewać wodę z węża ogrodowego ponad dolny otwór i dokładnie przeprowadzić oględziny wizualne dolnego obiegu. Po wlaniu wody powyżej górnego przejścia, system naturalnie się odpowietrza.
Rozpalenie ognia w aluminiowym lub stalowym urządzeniu pozbawionym płaszcza wodnego natychmiast deformuje i topi blachę. Branżowe procedury prób szczelnościowych w otwartych basenach nakazują cierpliwość. Poprawienie kapiącej śruby na zimnym sprzęcie zajmuje moment. Odkręcanie złączy na gorącej i napełnionej wannie stwarza ekstremalne niebezpieczeństwo poparzenia. Konstruktorzy wspierający klientów DIY rygorystycznie o tym przypominają.
Standardowy zestaw montażowy obejmuje dwa docięte przewody EPDM o średnicy 48-50 mm oraz cztery wzmocnione opaski ślimakowe ze stali nierdzewnej.
| Element zestawu Balia Technic | Parametry techniczne | Rola w instalacji |
|---|---|---|
| Wąż tłoczny dolny | EPDM, fi 48-50 mm, dł. znormalizowana | Pobór zimnej wody z dna niecki |
| Wąż tłoczny górny | EPDM, fi 48-50 mm, dł. znormalizowana | Zrzut nagrzanej wody do zbiornika |
| Komplet obejm GBS | Stal nierdzewna W4/W5 | Mechaniczne ryglowanie wodoszczelności |
Oferowanie gotowych komponentów eliminuje częste pomyłki miarowe w sklepach budowlanych. Opaski nierdzewne stanowią detal o kolosalnym znaczeniu — zwykła ocynkowana stal rdzewieje w wilgotnym środowisku pod baliami już po jednym sezonie, co prowadzi do jej pęknięcia. Zaopatrzenie w części kompatybilne hydraulicznie pozwala uniknąć ukrytych pułapek.
Spójny asortyment dba o mechaniczne bezpieczeństwo wanny. Skutki nieprzemyślanego dobierania rur o przypadkowych długościach uderzają w portfel użytkownika dopiero podczas palenia pod stelażem.
Każde nadprogramowe pół metra rurociągu drastycznie potęguje opór grawitacyjny obiegu, co obniża sumaryczną wydajność cieplną i zwiększa zużycie drewna opałowego w palenisku.
Błędy projektowe dotykają najczęściej balii typu jacuzzi, gdzie wykonawcy starają się całkowicie ukryć sprzęt grzewczy na tyłach altany za wszelką cenę. Zbyt długa trasa przesyłowa powoduje olbrzymie straty emisyjne. Wyposażenie wanny w systemy hydromasażu oraz aeromasażu samo w sobie doprowadza do schładzania wody napowietrzonym strumieniem. Każdy stopień Celsjusza stracony na przesyle dodatkowo utrudnia osiągnięcie relaksacyjnej temperatury 38°C.
Krótki dystans zapewnia błyskawiczny transfer energii i potęguje żywotność wkładu. Parametry sprzętu projektowanego przez inżynierów osiągają wartości maksymalne wyłącznie przy poprawnie wykonanej trasie rur.
Zimowe zmagania z ucieczką energii kuszą ambitnych instalatorów do zakupów alternatywnych rur w dyskontach. Pytanie o wykorzystanie plastików staje się głównym tematem w środowiskach wykonawców.
Sztywny system PVC absolutnie nie zastępuje profesjonalnej gumy, ponieważ tworzywo plastycznieje we wrzątku i staje się bardzo kruche na mrozie.
Porównanie materiałoznawcze wypada na niekorzyść polimerów PCV. Rura plastikowa przy stałym kontakcie z wodą o temperaturze rzędu 90 stopni Celsjusza po prostu mięknie i może ulec stopieniu tuż przy palenisku. Zimą kruchość materiałowa sprawia, że PCV pęka od najmniejszych drgań wywołanych uderzeniem wiatru lub ruchem korpusu balii. Złożenie elementów klejonych na sztywno nie wybacza najmniejszych błędów w osiowaniu całego systemu. Z tego powodu certyfikowane części gumowe EPDM nie mają technicznej konkurencji. Cały system balii ogrodowej działa wydajnie tylko na elastycznych podzespołach.
